# 前端浏览器渲染原理

# 1. 浏览器渲染过程

浏览器渲染页面的整个过程可以分为以下几个步骤：

  1. 解析HTML生成DOM树
  2. 解析CSS生成CSSOM树
  3. 将DOM树和CSSOM树合并生成渲染树
  4. 布局计算
  5. 绘制到屏幕

# 2. DOM树构建

浏览器会将HTML文档解析成一个由DOM元素组成的树形结构，即DOM树。解析过程中，遇到script标签会阻塞DOM树的构建，直到脚本执行完毕。

浏览器DOM构建过程

  • 转换： 浏览器从磁盘或网络读取HTML的原始字节，并根据文件的指定编码（例如 UTF-8）将它们转换成字符串。在网络中传输的内容其实都是 0 和 1 这些字节数据。当浏览器接收到这些字节数据以后，它会将这些字节数据转换为字符串，也就是我们写的代码。
  • 令牌化： 将字符串转换成Token，例如：<html>、<body>等。Token中会标识出当前Token是“开始标签”或是“结束标签”亦或是“文本”等信息
  • 词法分析： 发出的令牌转换成定义其属性和规则的“对象”
  • DOM构建： 由于 HTML 标记定义不同标记之间的关系（一些标记包含在其他标记内），创建的对象链接在一个树数据结构内，此结构也会捕获原始标记中定义的父项-子项关系：HTML 对象是 body 对象的父项，body 是 paragraph 对象的父项，依此类推。

# 3. CSSOM树构建

与处理 HTML 时一样，我们需要将收到的 CSS 规则转换成某种浏览器能够理解和处理的东西。因此，我们会重复 HTML 过程，不过是为 CSS 而不是 HTML：

浏览器CSSOM构建过程

CSS 字节转换成字符，接着转换成令牌和节点，最后链接到一个称为“CSS 对象模型”(CSSOM) 的树结构内

浏览器CSSOM构建过程

浏览器解析css过程是阻塞的，浏览器需要解析完所有的css才会使用css样式(和浏览器的回流重绘一样)

CSS它只显示了我们决定在样式表中替换的样式。每个浏览器都提供一组默认样式（也称为User Agent 样式），即我们不提供任何自定义样式时所看到的样式，我们的样式只是替换这些默认样式（例如默认 IE 样式 (opens new window)）

# 3.1 CSS 的层叠性

层叠性 该层叠将获取给定元素上给定属性的声明值的无序列表，按声明的优先级对它们进行排序，并输出单个层叠值。

当多个相互冲突的CSS声明应用于同一个元素时，CSS层叠算法会根据一定的机制，从最高权重到最低权重的顺序列出著作权归作者所有，具体如下：

来源和重要性 -> 选择器权重 -> 出现的顺序 -> 初始和继承属性（默认值）

# 3.2 CSS的继承性

继承性 当元素的一个继承属性没有指定值时，则取父元素的同属性的计算值。只有文档根元素取该属性的概述中给定的初始值

color、 text-开头的、line-开头的、font-开头的样式可以被继承

# 4. 渲染树构建

浏览器将 DOM 和 CSSOM 合并成一个“渲染树”，网罗网页上所有可见的 DOM 内容，以及每个节点的所有 CSSOM 样式信息

浏览器渲染树构建过程

为构建渲染树，浏览器大体上完成了下列工作：

  1. 从 DOM 树的根节点开始遍历每个可见节点

    • 某些节点不可见（例如脚本标记、元标记等），因为它们不会体现在渲染输出中，所以会被忽略。
    • 某些节点通过 CSS 隐藏，因此在渲染树中也会被忽略，例如，上例中的 span 节点不会出现在渲染树中，因为有一个显式规则在该节点上设置了“display: none”属性

  2. 对于每个可见节点，为其找到适配的 CSSOM 规则并应用它们

  3. 发射可见节点，连同其内容和计算的样式

请注意 visibility: hidden 与 display: none 是不一样的。前者隐藏元素，但元素仍占据着布局空间（即将其渲染成一个空框），而后者 (display: none) 将元素从渲染树中完全移除，元素既不可见，也不是布局的组成部分

# 5. 渲染树布局

布局阶段会从渲染树的根节点开始遍历，然后确定每个节点对象在页面上的确切大小与位置，布局阶段的输出是一个盒子模型，它会精确地捕获每个元素在屏幕内的确切位置与大小

# 5.1 分层

因为页面中有很多复杂的效果，如一些复杂的 3D 变换、页面滚动，或者使用 z-indexing 做 z 轴排序等，为了更加方便地实现这些效果，渲染引擎还需要为特定的节点生成专用的图层，并生成一棵对应的图层树

  1. 拥有层叠上下文属性的元素会被提升为单独的一层

    层叠上下文示意图

    从图中可以看出，明确定位属性的元素、定义透明属性的元素、使用 CSS 滤镜的元素等，都拥有层叠上下文属性

  2. 需要剪裁（clip）的地方也会被创建为图层 需要剪裁也就是说容器内容不足以显示页面内容，出现了滚动条，渲染引擎会为这部分单独创建一个层

# 6. 渲染树绘制

在绘制阶段，遍历渲染树，调用渲染器的paint()方法在屏幕上显示其内容。渲染树的绘制工作是由浏览器的UI后端组件完成的。

在完成图层树的构建之后，渲染引擎会对图层树中的每个图层进行绘制

# 6.1 栅格化(raster)

要明白栅格化，先要理解什么是图块和位图。

图块(tile) 图块是渲染进程即浏览器内核当中的合成线程将图层划分为大小512x512或者256x256的区块

浏览器渲染栅格化

浏览器渲染栅格化

位图 位图是栅格化的过程：合成线程会按照视口附近的图块来优先生成位图，实际生成位图的操作是由栅格化来执行的，将图块转换为位图。

# 6.2 合成和显示

一旦所有图块都被光栅化，合成线程就会生成一个绘制图块的命令——“DrawQuad”，然后将该命令提交给浏览器进程

浏览器进程里面有一个叫 viz 的组件，用来接收合成线程发过来的 DrawQuad 命令，然后根据 DrawQuad 命令，将其页面内容绘制到内存中，最后再将内存显示在屏幕上

# 7. 渲染流水线总结

从HTML到DOM、样式计算、布局、图层、绘制、光栅化、合成和显示。下面一张图是总结下这整个渲染流程

浏览器渲染进程总结

  1. 渲染进程将HTML内容转换为能够读懂的DOM树结构。
  2. 渲染引擎将CSS样式表转化为浏览器可以理解的styleSheets，计算出DOM节点的样式。
  3. 创建布局树，并计算元素的布局信息。
  4. 对布局树进行分层，并生成分层树。
  5. 为每个图层生成绘制列表，并将其提交到合成线程。
  6. 合成线程将图层分成图块，并在光栅化线程池中将图块转换成位图。
  7. 合成线程发送绘制图块命令DrawQuad给浏览器进程。
  8. 浏览器进程根据DrawQuad消息生成页面，并显示到显示器上。

# 8. 回流与重绘

# 8.1 回流/重排（Reflow）

意味着元件的几何尺寸变了，我们需要重新验证并计算Render Tree。是Render Tree的一部分或全部发生了变化。这就是Reflow，或是Layout

重排

从上图可以看出，如果你通过 JavaScript 或者 CSS 修改元素的几何位置属性，例如改变元素的宽度、高度等，那么浏览器会触发重新布局，解析之后的一系列子阶段，这个过程就叫重排。无疑，重排需要更新完整的渲染流水线，所以开销也是最大的。

# 8.2 常见引起回流/重排属性的方法

  • 页面首次渲染
  • 浏览器窗口大小发生改变
  • 元素尺寸或位置发生改变
  • 元素内容变化（文字数量或图片大小等）
  • 元素字体大小变化
  • 添加或删除可见的DOM元素
  • 激活CSS伪类（如:hover）

具体内容如下

  • width/height
  • margin/padding/border
  • display/position/overflow
  • clientWidth/clientHeight
  • clientTop/clientLeft
  • offsetWidth/offsetHeight
  • offsetTop/offsetLeft
  • scrollWidth/scrollHeight
  • scrollTop/scrollLeft
  • scrollIntoView()
  • scrollTo()
  • getComputedStyle()
  • getBoundingClientRect()
  • scrollIntoViewIfNeeded()

# 8.3 重绘/重绘（Repaint）

当一个元素的外观发生改变，但没有改变布局，重新把元素外观绘制出来的过程，叫做重绘

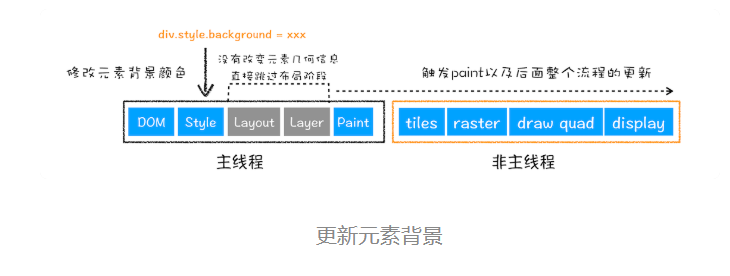

重绘 从图中可以看出，如果修改了元素的背景颜色，那么布局阶段将不会被执行，因为并没有引起几何位置的变换，所以就直接进入了绘制阶段，然后执行之后的一系列子阶段，这个过程就叫重绘。相较于重排操作，重绘省去了布局和分层阶段，所以执行效率会比重排操作要高一些。

常见引起重绘属性的方法

  • visibility
  • color
  • border-style/border-radius
  • background/background-image/background-position/background-repeat/background-size
  • text-decoration
  • outline-color/outline/outline-style/outline-width
  • box-shadow

# 8.4 回流与重绘的关系

回流必定会引起重绘，而重绘不一定会引起回流。

# 8.5 浏览器的渲染队列

当我们修改了元素的几何属性，导致浏览器触发重排或重绘时。它会把该操作放进渲染队列，等到队列中的操作到了一定的数量或者到了一定的时间间隔时，浏览器就会批量执行这些操作

强制刷新队列 因为队列中，可能会有影响到这些值的操作，为了给我们最精确的值，浏览器会立即重排+重绘

强制刷新队列的style样式请求： offsetTop、offsetLeft、offsetWidth、offsetHeight、 scrollTop、scrollLeft、scrollWidth、scrollHeight clientTop、clientLeft、clientWidth、clientHeight getComputedStyle()， 或者 IE的 currentStyle

我们在开发中，应该谨慎的使用这些style请求，注意上下文关系，避免一行代码一个重排，这对性能是个巨大的消耗

# 8.6 优化策略

# 8.6.1 分离读写操作

// bad 4次重排+重绘
div.style.left = '10px';
console.log(div.offsetLeft);
div.style.top = '10px';
console.log(div.offsetTop);
// good 一次重排
div.style.left = '10px';
div.style.top = '10px';
console.log(div.offsetLeft);
console.log(div.offsetTop);
1
2
3
4
5
6
7
8
9
10

# 8.6.2 样式集中改变

// bad
const left = 10;
const top = 10;
el.style.left = `${left }px`;
el.style.top = `${top }px`;
// good
el.className += 'className';
// good
el.style.cssText += `; left: ${ left }px; top: ${ top }px;`;
1
2
3
4
5
6
7
8
9

# 8.6.3 离线改变dom

  • 隐藏要操作的dom

在要操作dom之前，通过display隐藏dom，当操作完成之后，才将元素的display属性为可见，因为不可见的元素不会触发重排和重绘

  • 将原始元素拷贝到一个脱离文档的节点中，修改节点后，再替换原始的元素
const ul = document.getElementById('list');
const clone = ul.cloneNode(true);
appendDataToElement(clone, data);
ul.parentNode.replaceChild(clone, ul);
1
2
3
4

# 8.6.4 避免触发同步布局事件

当我们访问元素的一些属性的时候，会导致浏览器强制清空队列，强制刷新队列，所以避免使用这些属性

# 8.6.5 对于复杂动画效果，使用绝对定位让其脱离文档流

对于复杂动画效果，由于会经常的引起回流重绘，因此，我们可以使用绝对定位，让它脱离文档流。否则会引起父元素以及后续元素频繁的回流

# 8.6.6 使用transform替代position

主线程需要做的任务如下：

  • 运行Javascript
  • 计算HTML元素的CSS样式
  • layout (relayout)
  • 将页面元素绘制成一张或多张位图
  • 将位图发送给合成线程

合成线程主要任务是：

  • 利用GPU将位图绘制到屏幕上
  • 让主线程将可见的或即将可见的位图发给自己
  • 计算哪部分页面是可见的
  • 计算哪部分页面是即将可见的（当你的滚动页面的时候）
  • 在你滚动时移动部分页面

当用户滚动一个页面时，合成线程会让主线程提供最新的可见部分的页面位图。然而主线程不能及时的响应。这时合成线程不会等待，它会绘制已有的页面位图。对于没有的部分则绘制白屏。

  • transform 属性不会影响元素的布局或样式，只是改变元素的视觉呈现，例如位置、大小、旋转角度等。由于它操作的是 合成层（compositing layer） ，完全由 GPU 负责计算和渲染，因此不会触发重排或重绘。
  • transform 会使用 GPU 硬件加速，性能更好；position + top/left 会触发大量的重绘和回流，性能影响较大
  • 硬件加速的工作原理是创建一个新的复合图层，然后使用合成线程进行渲染
  • 使用GPU可以优化动画效果，但是不要滥用，会有内存问题
  • 理解强制触发硬件加速的 transform 技巧，使用对GPU友好的CSS属性
  • 使用 transform 和 opacity，实现高性能动画，减少重排和重绘。借助 GPU 渲染的合成层优化动画效果。

# 9. 渲染性能监控

# 9.1 使用Performance API

// 监控长任务
const observer = new PerformanceObserver((list) => {
  for (const entry of list.getEntries()) {
    if (entry.duration > 50) {
      console.warn('长任务:', entry);
    }
  }
});

observer.observe({ entryTypes: ['longtask'] });

// 监控首屏渲染时间
function measureFirstPaint() {
  const observer = new PerformanceObserver((list) => {
    for (const entry of list.getEntries()) {
      console.log(`${entry.name}: ${entry.startTime}`);
    }
  });

  observer.observe({ entryTypes: ['paint'] });
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

# 9.2 使用Lighthouse进行性能分析

// 在开发环境中使用Lighthouse API
const lighthouse = require('lighthouse');
const chromeLauncher = require('chrome-launcher');

async function runLighthouse(url) {
  const chrome = await chromeLauncher.launch({chromeFlags: ['--headless']});
  const options = {logLevel: 'info', output: 'html', onlyCategories: ['performance']};
  const runnerResult = await lighthouse(url, options);

  // 输出性能报告
  console.log('性能评分:', runnerResult.lhr.categories.performance.score);

  await chrome.kill();
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14

# 参考文章

渲染树构建、布局及绘制 (opens new window)

浏览器的回流与重绘 (Reflow & Repaint) (opens new window)

你真的了解回流和重绘吗 (opens new window)

前端性能优化之浏览器渲染优化 (opens new window)

Google Web Fundamentals - Rendering Performance (opens new window)
